大型液压缸维修之怎样用液控单向阀使立式缸单向闭锁？

大型液压缸维修之怎样用液控单向阀使立式缸单向闭锁？

在图4-27中，阀3左位工作时，立式缸5的上腔供油，活塞下行，此时由于控制油口X为压力油，液控单向阀4打开，缸5下腔经阀4→阀3左位→油箱T。阀3右位工作时，泵来压力油经阀3右位→液控单向阀4→缸5下腔，缸5上行，缸5上腔→阀3右位→油箱T。当阀3中位时，A与B通回油，阀4关闭，缸5便因下腔回油通道被液控单向阀4闭锁而不能下行，单向闭锁，叫单向液压锁。

图4-27

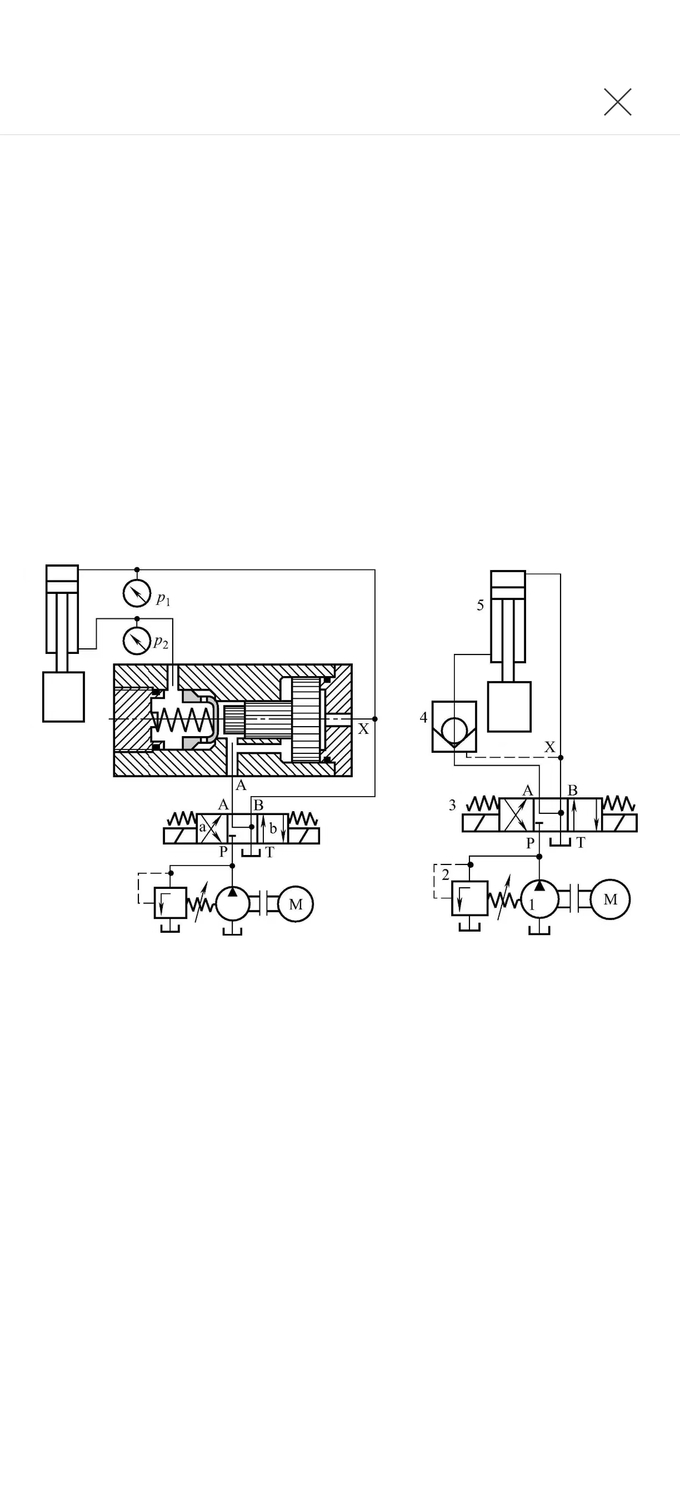

液控单向阀使立式缸单向闭锁 1—泵；2—溢流阀；3—电磁阀；4—液控单向阀；5—液压缸
