液压维修中如何利用回油路测压法检测液压缸的故障?

液压维修中如何利用回油路测压法检测液压缸的故障?

如图3-52所示，将液压缸有杆腔设定为回油路，操作控制阀，使泵向液压缸无杆腔供油，此时测试有杆腔的回油压力。如果测得的回油压力值大于0.05MPa，属于轻度磨损:大于0.10MPa时，属于中度磨损，应监控;大于0.15MPa时，属于重度磨损，应监控:大于0.30MPa时，说明油封已完全损坏。液压系统回油压力不对是由液阻、管路及回油滤芯等造成的，其压力值通常为0.02~0.04MPa。测试时应注意油滤芯是否堵塞，以防误导。

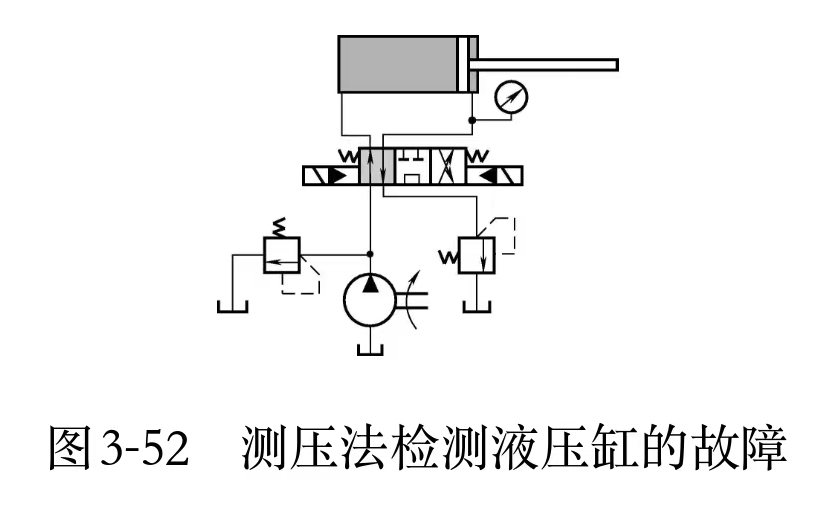

图3-52测压法检测液压缸的故障

液压维修中如何利用检测液压缸的泄漏量查找故障?

如图3-53所示，使活塞运行到液压缸有杆腔(或无杆腔)的末端，此时启动泵，使液压缸活塞一直处于右端位置，慢慢拆开液压缸的回油管，如果油液连续不断地从拆开端的回油管流出，且流出量大、带压，说明液压缸内泄漏严重。

图3-53检测液压缸的泄漏量查找故障
