液压维修中如何修理主阀芯?

液压维修中如何修理主阀芯?

主阀芯外圆轻微磨损及拉伤时，可用研磨法修复。磨损严重时，可刷镀修复或更换新阀芯，主阀芯各段圆柱面的员度和员柱度均为0.005mm，各段圆柱面间的同轴度为0.003mm表面粗糙度不大于?氵，主阀锥面磨损时，须夹持外圆校正同心后，再修磨锥面。重新装配时，须严格去毛刺，并经清洗后用钢丝通一通主阀芯上的阳尼孔，做到目视能见亮光。

液压维修中如何修理阀体与阀盖?

阀体修理主要是修复磨损和拉毛的阀孔，可用研磨棒研磨或用可调金刚石铰刀铰孔修复。但经修理后孔径一般扩大，须重配阀芯。孔的修复要求为孔的圆度、圆柱度为0.003mm。

阀盖一般无需修理，但在拆卸打出阀座后破坏了原来的过盈配合一般应重新加工阀座，加大阀座外径，再重新将新阀座压入，保证紧配合。在插入“锥阀-弹簧-调节杆”组件时，要倒着插入阀盖孔内，以免产生锥阀不能正对进入阀座孔内的情况。

液压维修中DBD型螺纹插装直动式溢流阀的结构是怎样的?

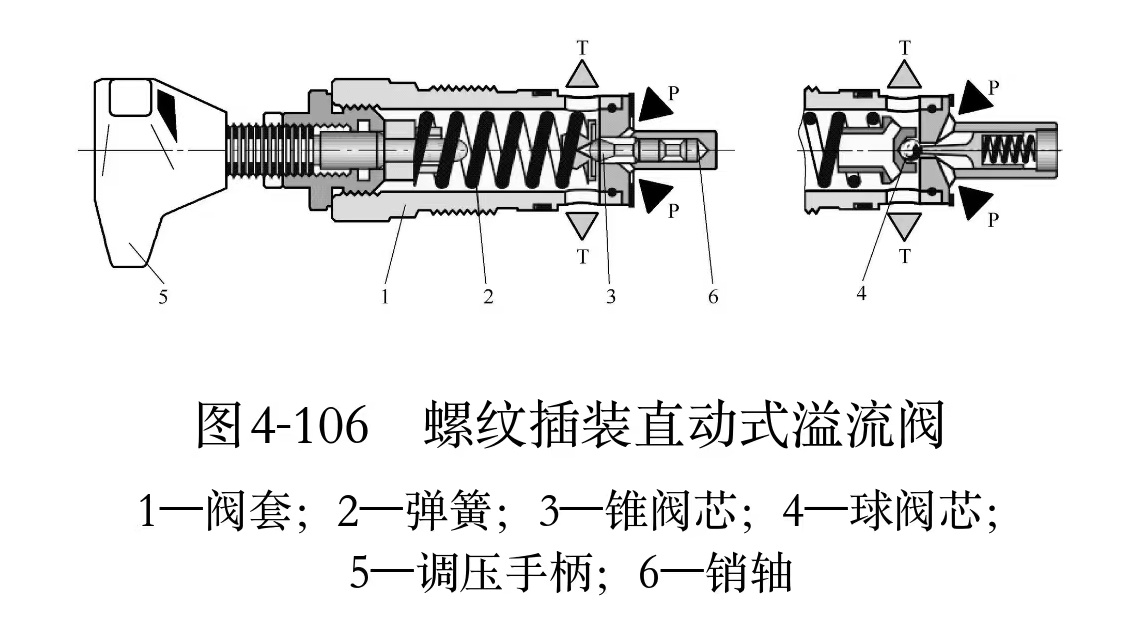

如图4-106所示，该阀主要包括阀套1、弹簧2、带缓冲滑阀的锥阀芯3(压力等级25~400bar)或球阀芯4(压力等级630bar)、调压手柄5、借助于调压手柄5可设定系统压力。弹簧2将锥阀芯3压在其阀座上管路P和系统泵连接。系统压力作用在提升阀锥(或球)阀芯面积上。

如果管路中P的压力超过弹簧2的设定值，则提升阀锥阀芯3或者球阀芯4克服弹簧力2而开启。压力油从P管路流向T管路。提升阀阀芯3的行程受销轴6的限制。为在整个压力范围内获得准确的压力设定值，压力划分为7个等级，每一个压力等级对应有一个可设定最高压力的弹簧。
