液压维修之DB6D型直动式溢流阀的结构是怎样的?

液压维修之DB6D型直动式溢流阀的结构是怎样的?

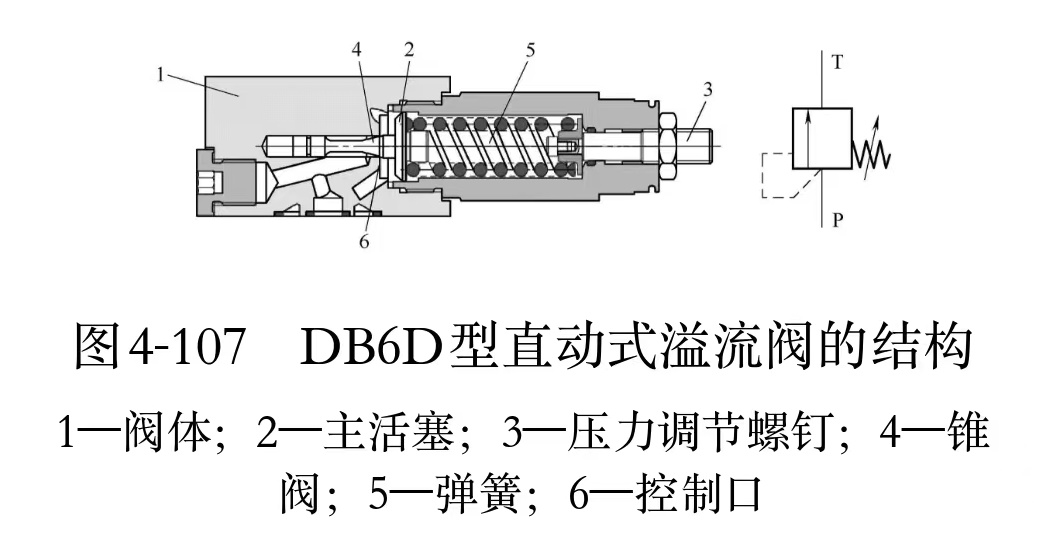

图4-107所示的DB6D型压力阀是直动式溢流阀，可用来限制系统压力。这些溢流阀主要由带有主活塞2和压力调节螺钉3的阀体1构成。P通道中的压力作用于主活塞2上。当P通道中的压力上升到超过5上所设置的值时、锥阀4就朝向5开启，并且可以压缩弹簧移动活塞2。这样液压油就会通过控制口6从P通道流向I通道。

液压维修之DBT型座阀式(遥控阀)直直动式溢流阀的结构是怎样的?

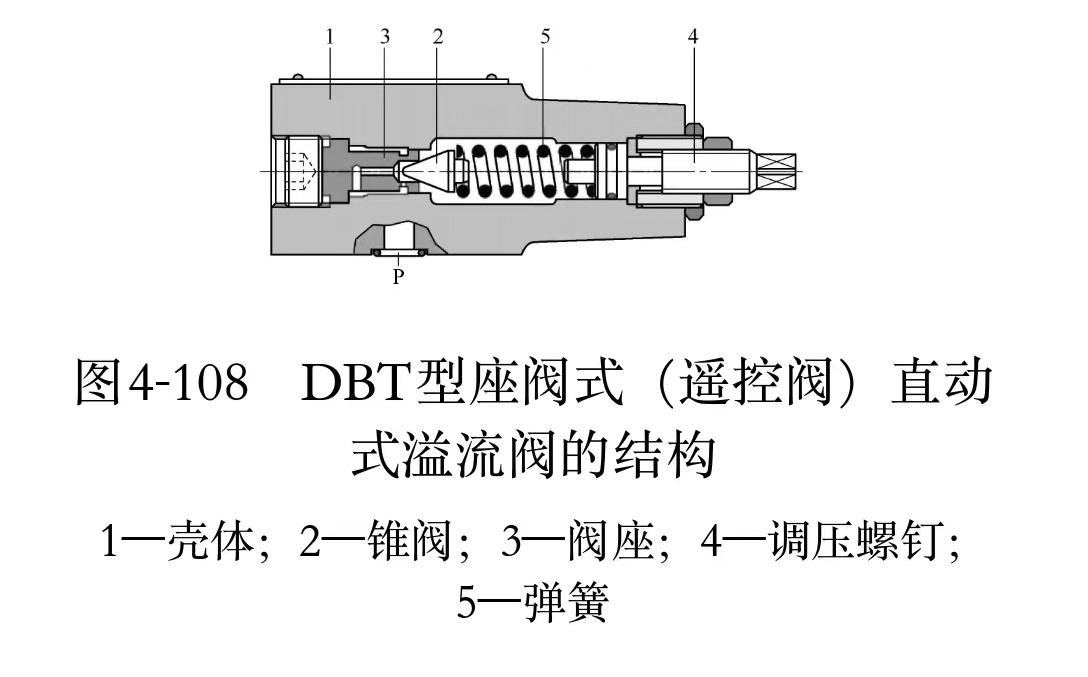

图4-108所示的DBT型溢流阀是座阀结构形式的遥控阀，用来限制系统压力，通过调节元件以手动方式进行调节。这些阀主要由壳体1、锥阀2和阀座3构成。锥阀2在无负荷位置压向阀座3，从而阳断P接口和工接口之间的连接。当液压作用力等于调压螺钉4上所设置的作用力时，阀就调节到所设置的压力。将锥阀2从阀座3上抬起，就可以使多余的液压油从P向T流出。当弹簧5完全卸载之后，就会出现最小3bar的压力(弹簧预紧力).

液压维修之DBV6V型先导式溢流阀的结构是怎样的?

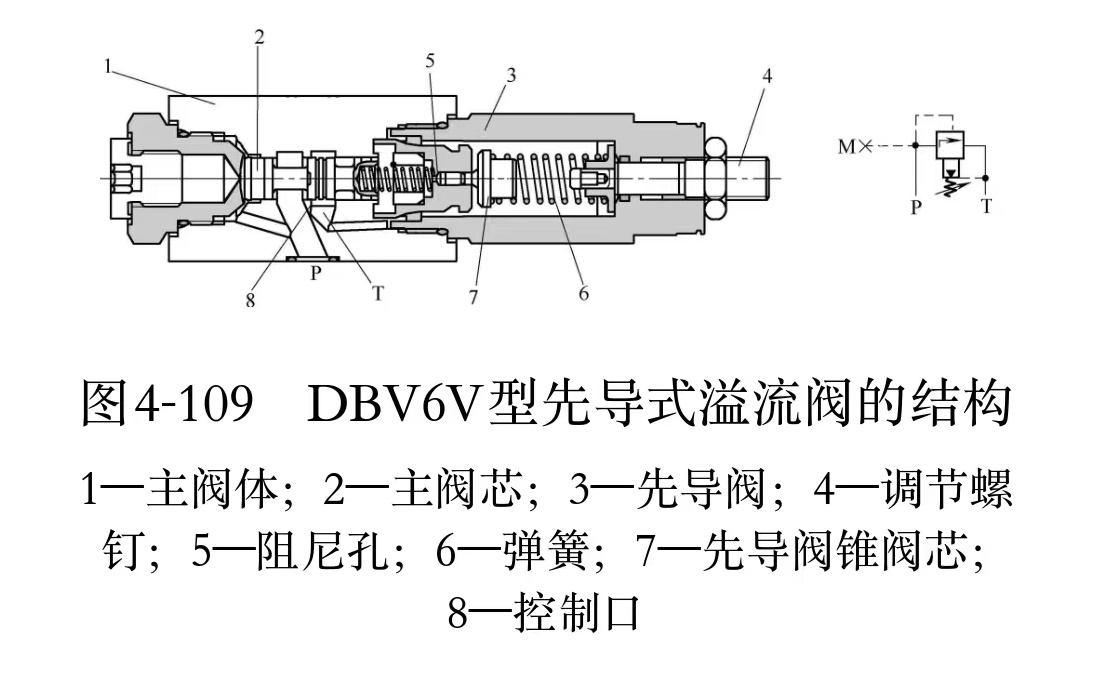

图4-109所示的DBV6V型压力阀是先导式溢流阀，这种溢流阀主要由带有主阀芯2的主阀体1和带有调压螺钉4的先导阀3构成。P通道中的压力作用于主活塞2上。此压力同时作用在主阀芯2的弹簧加载侧以及先导阀3中的阻尼孔5上。当P通道中的压力上升到弹簧6上所设置的值时先导阀锥阀芯7就朝向弹簧6开启,并且可以朝向弹簧移动主阀芯2。这样液压油P就会通过控制口8从P通道流向T通道。
