液压维修之单向顺序阀的工作原理

液压维修之单向顺序阀的工作原理

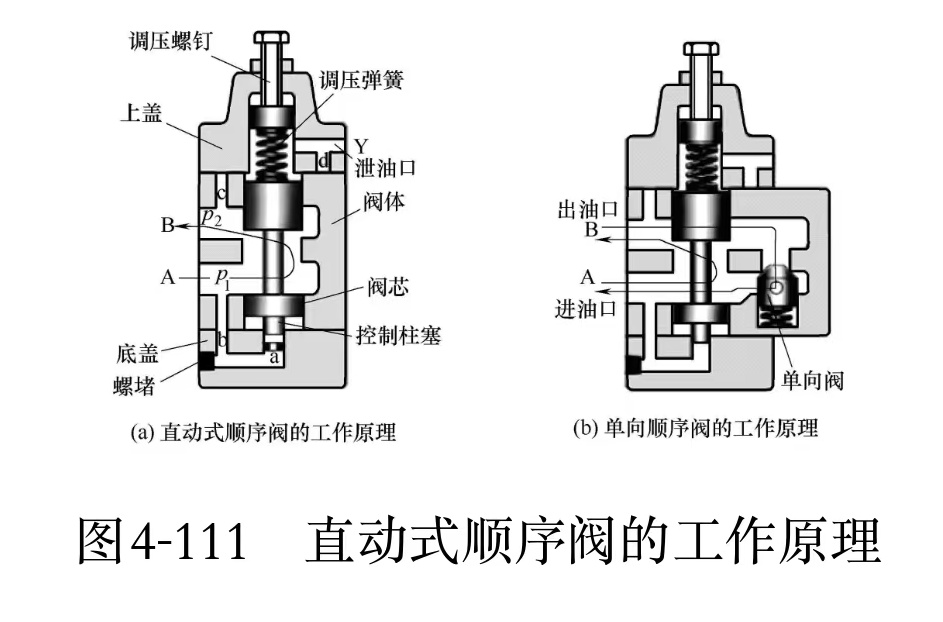

如图4-111(b)所示，单向顺序阀是单向阀和顺序阀的并联组合。液流A→B正向流动时起顺序阀的作用，工作原理见上述内容;液流B→A反向流动时起单向阀的作用，

直动式顺序阀的图形符号含义是什么?

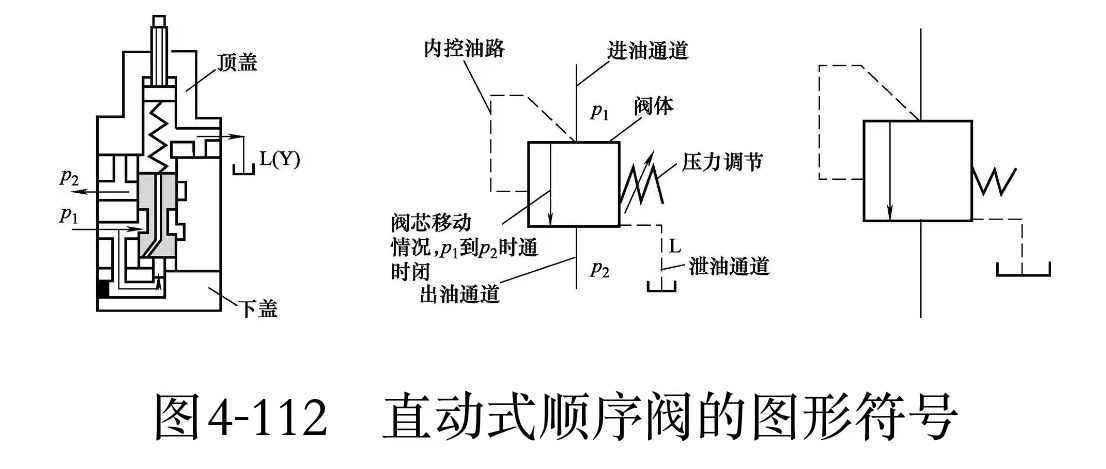

直动式顺序阀的图形符号含义如图4-112所示。

先导式顺序阀的工作原理是怎样的?

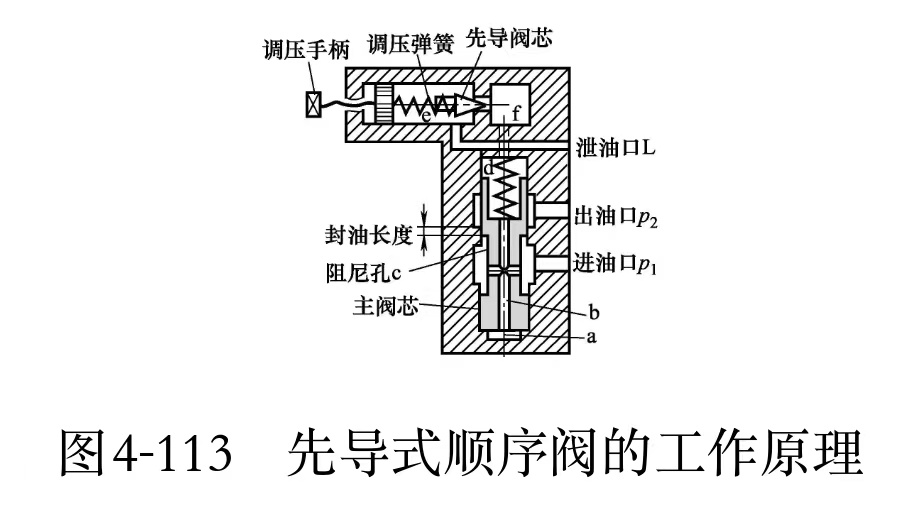

先导式顺序阀的工作原理(图4-113)与先导式溢流阀的工作原理基本相同，不同之处为顺序阀的出油基本相同，口接负载，而溢流阀的出油口接油箱。在液压维修中先导式顺序阀按控制油来源可分为内控式(一般的顺序阀)、外控式(液控)。

先导式顺序阀也可与单向阀组合成单向顺序阀。
