液压维修之先导式顺序阀各种形式下的图形符号是怎样的?

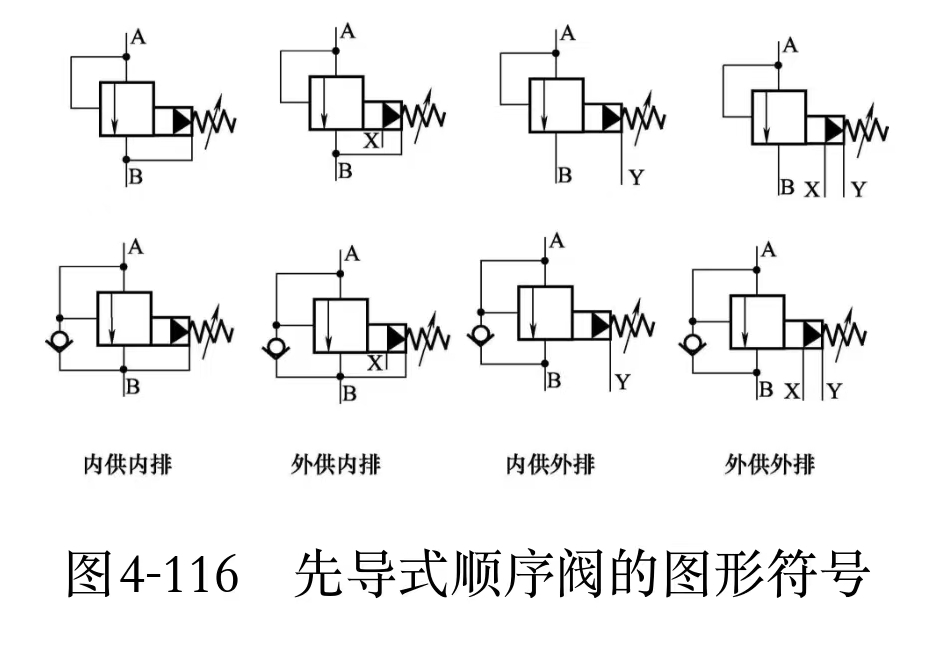

先导式顺序阀各种形式下的图形符号如图4-116所示:

怎样用顺序阀实现多缸顺序动作控制?

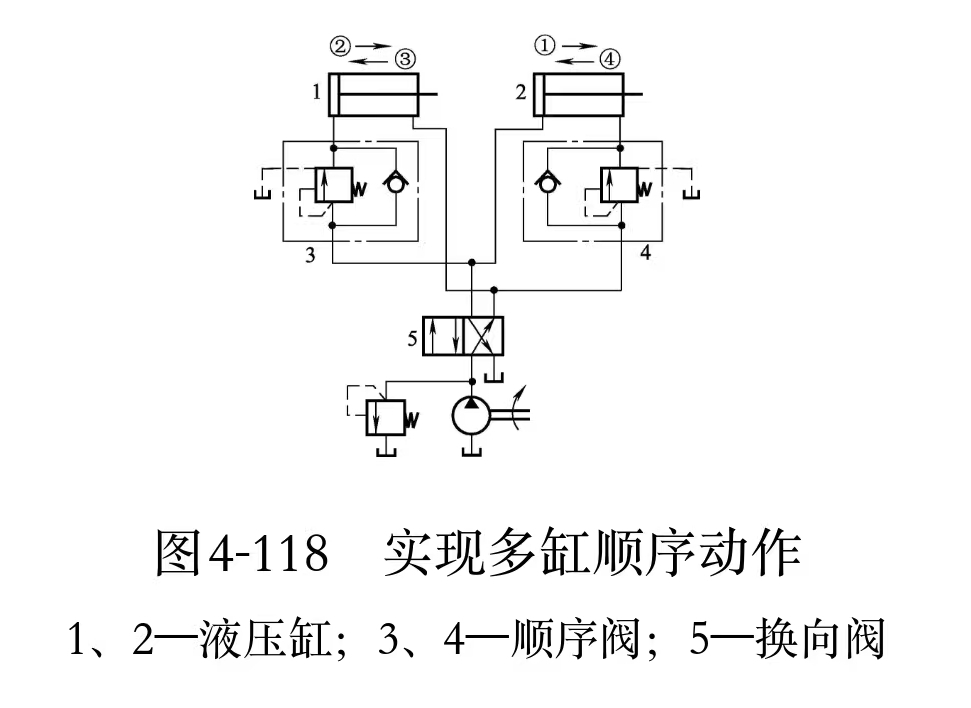

如图4-118所示，用顺序阀控制两缸间的顺序动作。当换向阀5切换至左位时，液压缸实现动作①;当动作①完成后，系统压力升高，压力油打开顺序阀3进入液压缸1的无杆腔实现动作②。同样地，当换向阀5切换至右位且单向顺序阀4的设定压力大于液压缸1最大返回负载压力时，两液压缸1和2按③和④的顺序向左返回。返回中，缸1和缸2的无杆脑的油液分别经阀3中的单向阀和阀4中的单向阀排回油箱。这种回路能否严格按规定的顺序动作，取决于顺序阀的性能优劣。
